治具フルラインナップ

ニューリー・土山は、米国ヒュ-レット・パッカード社のチャネルパ-トナ-として培った冶具製造技術をほぼ30年にわたり深堀してきました。特に「被検査基板を損傷させない」「正確にコンタクトする」「正しく配線する」ため独自技術を投入、高い評価を得ています。スプリングプローブを使用したベーシックな治具から、ワイヤプローブで接触するタイプまで、多種多様な被検査物にベストフィットする治具を製作いたします。

ICT用治具
ICT用治具

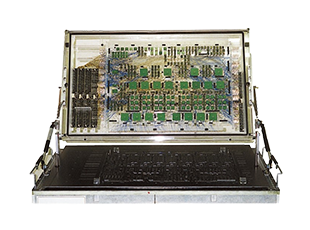

バキュームタイプ

  • ●当社設計による両面治具をはじめ、KEYSIGHT(旧HP)用治具、TERADYNE用治具の製作も行っています。
  • ●テストジェット、VTEP技術を使った治具製作ができます。
  • ●ビード・プローブ技術を使った治具製作ができます。
  • ●自社製配線機の使用により正確で且つ工期短縮を実現しました。

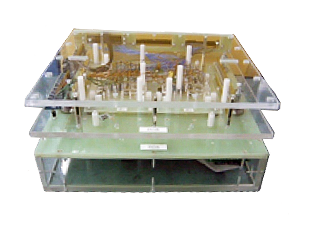

エアープレスタイプ

  • ●CHECKSUM、HIOKI、OKANO等各社のICT治具を製作しています。
  • ●エアーシリンダ径により大きなプレス圧を得られますので、比較的プローブ本数が多い(300本以上)ものに適しています。

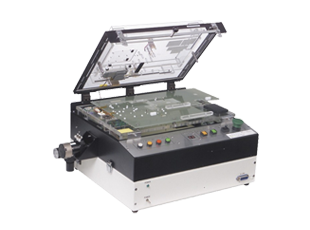

ハンドプレスタイプ

  • ●各種ハンドプレス機に対応した治具製作を行っています。
  • ●比較的プローブ本数の少ない(300本未満)ものに適していますが、弊社ハンドプレス機では1000本まで可能なタイプもあります。
FCT用治具
FCT用治具

基板検査冶具

  • ●スプリングプローブを使用して基板のテストパッド、DIPリード等に接触させ検査する治具です。
  • ●BtoBコネクタやZIFコネクタの端子部にワイヤプローブで接触する治具も製作します。

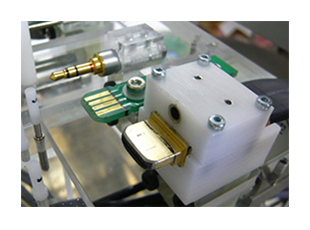

  • ●外部インターフェイスのUSB、HDMI、SDカード、LAN、イヤホンジャック、同軸コネクタ-に直接勘合する冶具にも対応します。
  • ●基板上のキーSW、LED、マイク、IR等の検査も可能です。

製品検査治具

  • ●製品ユニット、モジュールの検査を行う治具です。
  • ●PC、デジカメ、コピー機、医療用機器、車載機器といった分野の製品検査治具も製作しています。
  • ●治具のみでなくPLC制御、マイコン制御、PC制御を総合的に組み合わせた検査システムも多数実績があります。

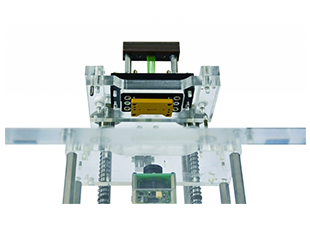

デバイス用治具

  • ●カメラ素子や通信用素子単品の状態での検査治具です。
  • ●素子を検査するためのソケットも自社設計です。
  • ●素子へのコンタクトは両側可動PINで素子裏面から行います。

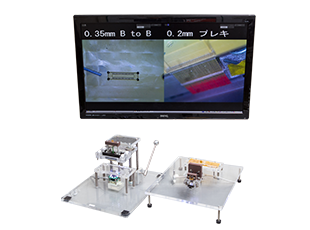

狭ピッチコネクター接続治具
狭ピッチコネクター接続治具

BtoBコネクター・フレキ交換を不要とする接続治具

  • ●フレキの交換が半永久的に不要です。
  • ●コネクター交換が不要です。
  • ●フレキ誤挿入による再検査、製品破損もなくなります。
  • ●業界最小0.2mmピッチのフレキコネクター対応。
  • ●コネクター接続の自動化も可能です。

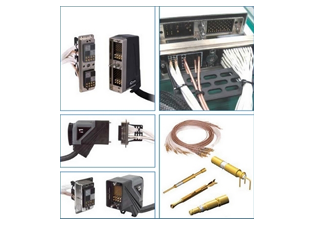

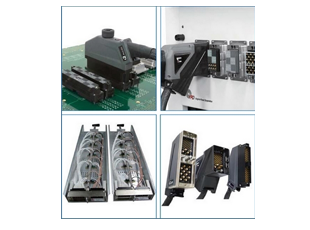

高機能複合コネクタ
高機能複合コネクタ

米国 Virginia Panel Corporation(VPC:バージニアパネル)社製コネクター

  • ●開発・試験・検査工程向け設備用コネクターに最適。(長寿命、頻度に着脱必要な設備、少量多品種ライン)
  • ●コネクタピン数量に関係なく、一定の低挿抜力。(ワンタッチ着脱/エアー自動着脱可能)
  • ●実装基板へのコネクター実装可能。
  • ●最大17,000コンタクトピン構成によるワンタッチ着脱可能。(シングルインターフェイス)
  • ●最大36通りの誤挿入防止キーピン。
  • ●コンタクトピンは信号用(~10Amp)、電源用(~150Amp)、高周波用(~50GHz)、熱電対光ファイバー、空気圧/真空圧用など豊富な種類からカスタマイズ仕様として構成可能。
  • ●ホームページ上でカスタマイズ仕様によるワイヤーハーネスや計測器へのケーブルアセンブリーを自由設計、図面作成が可能。
